ترموستات فن کویل 2 لوله چگونه دمای هوا را تنظیم می کند؟
Jan 12, 2026
ترموستات فن کویل دو لوله ای یک جزء حیاتی در بسیاری از سیستم های HVAC (گرمایش، تهویه و تهویه مطبوع)، به ویژه در ساختمان های تجاری و برخی از تاسیسات مسکونی است. به عنوان تامین کننده ترموستات های فن کویل دو لوله ای با کیفیت بالا، اغلب در مورد چگونگی تنظیم دمای هوا توسط این دستگاه ها سوال می شود. در این وبلاگ، من به اصول کار، اجزاء و فرآیند کلی تنظیم دما توسط ترموستات فن کویل دو لوله ای می پردازم.
درک اصول اولیه: سیستم 2 لوله
قبل از اینکه درباره ترموستات بحث کنیم، ضروری است که سیستم فن کویل دو لوله ای را بشناسیم. یک سیستم 2 لوله ای بسته به اینکه سیستم تهویه مطبوع در حالت گرمایش یا سرمایش باشد از یک مجموعه لوله برای حمل آب گرم یا سرد استفاده می کند. سوئیچ بین گرمایش و سرمایش در سیستم 2 لوله معمولا فصلی است، برخلاف سیستم 4 لوله که می تواند آب گرم و سرد را به طور همزمان تامین کند.
در یک فن کویل دو لوله ای، آب از طریق مبدل حرارتی به گردش در می آید. هوا توسط یک فن بر روی این مبدل حرارتی دمیده می شود و تبادل حرارتی بین آب و هوا هوا را گرم یا خنک می کند و سپس در اتاق پخش می شود.
نقش ترموستات فن کویل دو لوله ای
نقش اصلی ترموستات فن کویل دو لوله ای، نظارت و کنترل دمای هوای یک اتاق است. می تواند جریان آب گرم یا سرد را از طریق واحد فن کویل تنظیم کرده و سرعت فن را برای حفظ دمای مورد نظر کنترل کند.
اجزای ترموستات فن کویل دو لوله ای
-
سنسور دما:
سنسور دما قلب ترموستات است. به طور مداوم دمای محیط اتاق را اندازه گیری می کند. ترموستات های مدرن اغلب از ترمیستورها استفاده می کنند که مقاومت هایی هستند که مقاومت آنها با دما تغییر می کند. تغییر مقاومت به سیگنال الکتریکی تبدیل می شود که ترموستات می تواند آن را پردازش کند. به عنوان مثال، با افزایش دمای اتاق، مقاومت ترمیستور منفی - دما - ضریب (NTC) کاهش می یابد. ترموستات از این تغییر مقاومت برای تعیین دمای فعلی استفاده می کند. -
مدار کنترل:
مدار کنترل وظیفه پردازش سیگنال های سنسور دما و تصمیم گیری را بر عهده دارد. دمای اندازه گیری شده را با دمای نقطه تنظیم (دمایی که کاربر می خواهد حفظ کند) مقایسه می کند. اگر دمای اندازه گیری شده بالاتر از نقطه تنظیم در حالت خنک کننده باشد، ترموستات سیگنالی برای شروع یا افزایش عملکرد سیستم خنک کننده ارسال می کند. برعکس، اگر دما در حالت گرمایش کمتر از نقطه تنظیم شده باشد، فرآیند گرمایش را فعال می کند. -
کنترل سوپاپ:
یکی از عملکردهای کلیدی ترموستات فن کویل دو لوله ای، کنترل دریچه ای است که جریان آب را از طریق واحد فن کویل تنظیم می کند. به طور معمول دو نوع شیر وجود دارد: شیرهای خاموش و روشن و شیرهای تعدیل کننده. یک شیر خاموش و روشن به سادگی جریان آب را به طور کامل باز یا بسته می کند. هنگامی که ترموستات تشخیص می دهد که گرمایش یا سرمایش لازم است، سیگنالی برای باز کردن شیر ارسال می کند و اجازه می دهد آب گرم یا سرد از طریق مبدل حرارتی جریان یابد. از طرف دیگر، یک شیر تعدیل کننده می تواند سرعت جریان آب را متناسب تنظیم کند. این کنترل دمای دقیق تری را فراهم می کند زیرا می تواند به تدریج میزان گرما یا سرمای منتقل شده به هوا را افزایش یا کاهش دهد. -
کنترل سرعت فن:
همچنین ترموستات سرعت فن را در واحد فن کویل کنترل می کند. سرعت فن را می توان روی کم، متوسط یا زیاد تنظیم کرد. به طور کلی، سرعت بالاتر فن باعث گردش بیشتر هوا بر روی مبدل حرارتی می شود که به معنای انتقال حرارت سریعتر است. به عنوان مثال، اگر دمای اتاق از نقطه تنظیم دور باشد، ترموستات ممکن است فن را روی سرعت بالا تنظیم کند تا به سرعت دما را به سطح مورد نظر نزدیک کند. با نزدیک شدن دما به نقطه تنظیم، سرعت فن را می توان کاهش داد تا دمایی پایدار حفظ شود.
فرآیند تنظیم دما
-
تنظیم دما:
کاربر ابتدا دمای مورد نظر را روی ترموستات تنظیم می کند. این کار را می توان از طریق یک رابط کاربری ساده، مانند صفحه نمایش لمسی یا مجموعه ای از دکمه ها انجام داد. ترموستات این مقدار نقطه تنظیم را در حافظه خود ذخیره می کند.
-
اندازه گیری دما:
سنسور دما به طور مداوم دمای محیط اتاق را اندازه گیری می کند. داده های دما را در قالب یک سیگنال الکتریکی به مدار کنترل می فرستد. -
مقایسه و تصمیم گیری - تصمیم گیری:
مدار کنترل دمای اندازه گیری شده را با دمای نقطه تنظیم مقایسه می کند. اگر دمای اندازه گیری شده با نقطه تنظیم متفاوت باشد، مدار کنترل تعیین می کند که آیا گرمایش یا سرمایش لازم است. -
کنترل سوپاپ و فن:
- عملکرد سوپاپ: در صورت نیاز به گرمایش یا سرمایش، ترموستات سیگنالی را به شیر ارسال می کند. در مورد شیر خاموش و روشن، دریچه را باز می کند تا آب از طریق واحد فن کویل جریان یابد. برای یک شیر تعدیل کننده، باز شدن شیر را برای کنترل میزان جریان آب بر اساس فاصله دمای اندازه گیری شده از نقطه تنظیم تنظیم می کند.
- تنظیم سرعت فن: همزمان ترموستات سرعت فن را نیز تنظیم می کند. در صورت نیاز به تغییر سریع دما، فن را روی سرعت بالاتری تنظیم می کند. هنگامی که دما به نقطه تنظیم نزدیک می شود، سرعت فن را برای کنترل دمای پایدارتر کاهش می دهد.
- نظارت و تنظیم مستمر:
ترموستات در اولین تنظیم متوقف نمی شود. به طور مداوم دمای اتاق را کنترل می کند و در صورت نیاز تنظیمات بیشتری را برای سرعت دریچه و فن انجام می دهد. این یک فرآیند مداوم برای حفظ دما تا حد امکان نزدیک به نقطه تنظیم است.
محصولات ترموستات فن کویل 2 لوله ما
به عنوان یک تامین کننده، ما طیفی از ترموستات های فن کویل 2 لوله ای را با ویژگی های پیشرفته ارائه می دهیم. مثلا ماترموستات فن کویل صفحه نمایش سفید 2 لوله و 4 لوله TDS21 - ACکنترل دقیق دما را با صفحه نمایش سفید شفاف ارائه می دهد. کار با آن آسان است و می توان آن را در سیستم های مختلف HVAC ادغام کرد.

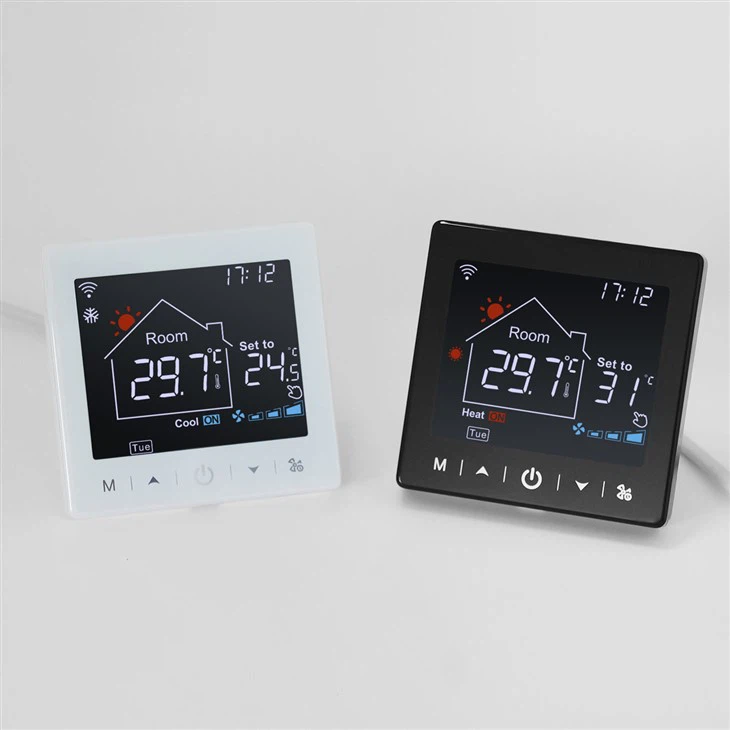

یکی دیگر از محصولات این استترموستات فن کویل صفحه نمایش بزرگ با نور پس زمینه سیاه قاب سفید TR9B - AC. با صفحه نمایش بزرگ و نور پس زمینه مشکی، دید عالی را ارائه می دهد. همچنین دارای قابلیت های برنامه نویسی پیشرفته ای است که به کاربران امکان می دهد برنامه های دمایی مختلفی را برای ساعات مختلف روز تنظیم کنند.
ماترموستات فن کویل Wifi صفحه شیشه مشکی TGT70 - ACیک راه حل هوشمند است می توان آن را به یک شبکه Wi - Fi متصل کرد و به کاربران امکان می دهد ترموستات را از راه دور از طریق یک برنامه تلفن همراه کنترل کنند. این به ویژه برای کاربرانی که میخواهند قبل از رسیدن به خانه دما را تنظیم کنند یا برای مدیرانی که نیاز به نظارت بر چندین ترموستات در یک ساختمان بزرگ دارند، راحت است.
برای خرید و مشاوره با ما تماس بگیرید
اگر به ترموستات فن کویل دو لوله ای ما علاقه مند هستید یا در مورد تنظیم دما در سیستم HVAC خود سؤالی دارید، ما اینجا هستیم تا به شما کمک کنیم. چه پیمانکاری باشید که به دنبال محصولات با کیفیت بالا برای یک پروژه هستید و چه مالک ساختمانی که به دنبال ارتقاء ترموستات موجود خود هستید، ما می توانیم راه حل های مناسبی را ارائه دهیم. با ما تماس بگیرید تا در مورد نیازهای خاص خود صحبت کنید و فرآیند خرید را شروع کنید.
مراجع
- "تحلیل و طراحی گرمایش، تهویه و تهویه مطبوع" توسط سی. پاتریک هالینان و همکاران.
- کتابچه راهنمای طراحی سیستم های HVAC نوشته مهمت کان اوغلو.
